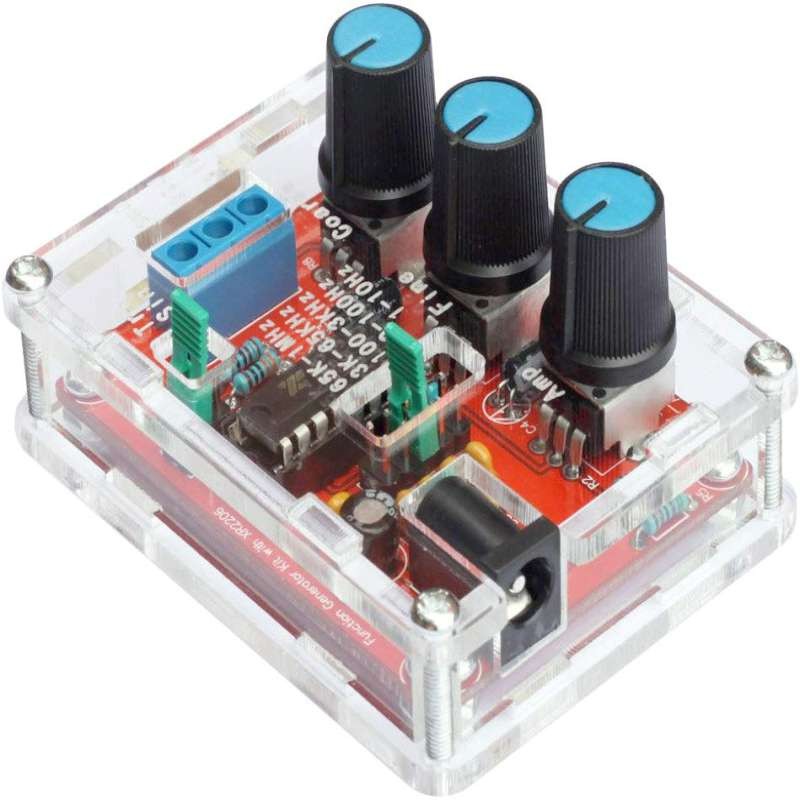

KIT GENERATORE DI FUNZIONI 1HZ-1MHZ XR2206

Questo kit generatore di segnale DIY è un prodotto professionale per generare onda sinusoidale / triangolare / quadrata. È un kit fai-da-te da saldare e installare.

Alta risoluzione, può generare forme d'onda seno / triangolo / quadrato.

Intervallo di frequenza: 1Hz-1MHz.

Frequenza e ampiezza regolabili.

La regolazione della frequenza offre sintonia e sintonizzazione di precisione.

Ampia gamma di alimentazione, utilizzare alimentazione esterna 9-12 V o batteria 9 V (NON inclusa).

Tutti sono attraverso componenti foro, facile per l'installazione.

Alimentazione di tensione: 9-12 V DC Input

Forme d'onda: quadrato, sinusoidale e triangolo

Impedenza: 600 ohm + 10%

Frequenza: 1Hz-1MHz

ONDA SINUSOIDALE

Ampiezza: 0-3 V all'ingresso 9 V CC

Distorsione: meno dell'1% (a 1KHz)

Planarità: + 0.05dB 1Hz - 100kHz

ONDA QUADRA

Ampiezza: 8 V (senza carico) con ingresso 9 V CC

Tempo di salita: meno di 50ns (a 1KHz)

Tempo di caduta: meno di 30ns (a 1KHz)

Simmetria: meno del 5% (a 1KHz)

ONDA DEL TRIANGOLO

Ampiezza: 0-3 V all'ingresso 9 V CC

Linearità: meno dell'1% (fino a 100 KHz) 10 mA

ATTENZIONE: IL PRODOTTO SI INTENDE IN SCATOLA DI MONTAGGIO.
