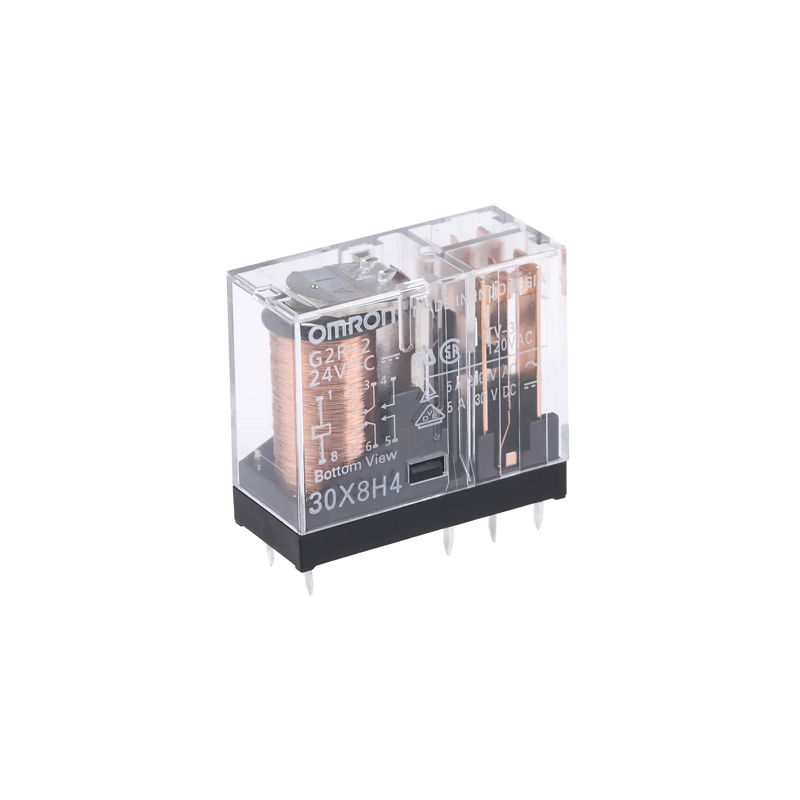

RELÉ DI POTENZA OMRON SERIE G2R-2 DPDT 24V CON BOBINA

Il relè di potenza a capacità standard Omron della serie G2R-2 24DC per impieghi generali è un relè terminale per circuito stampato unipolare con un design eccezionale per la sicurezza e una resistenza dielettrica di 5000 V tra la bobina e i contatti. Questo relè per impieghi generali fornisce anche una resistenza alle sovratensioni di 10000 V e in più è conforme alla direttiva RoHS.

• Terminale per circuito stampato.
• Relè a capacità standard.
• Protezione da flussante.
• Contatti CA/CC DPDT AC/DC.
• 2 poli NA/NC (normalmente aperto/normalmente chiuso).

• Tensione nominale 24 V c.c.
• Corrente nominale 21,8 mA.
• Resistenza bobina 1100 Ω.
• Tensione d’esercizio necessaria 70% max.
• Tensione di rilascio necessaria 15% min.
• Tensione massima 170% a 23 °C.

• Resistenza dei contatti max. 50 mΩ.
• Tempo di funzionamento 15 ms max.
• Tempo di rilascio c.c. - 5 ms max.
• Rigidità dielettrica 3000 V c.a., 50/60 Hz per 1 min. (tra contatti di polarità diversa).
• Rigidità dielettrica 1000 V c.a., 50/60 Hz, 1 min (tra i contatti della stessa polarità).
• Resistenza alle vibrazioni - rottura da 10 a 55 a 10 Hz, (da 0,75 mm ampiezza singola) (da 1,5 mm doppia ampiezza).
• Resistenza alle vibrazioni - anomalia da 10 a 55 a 10 Hz, (ampiezza singola 0,75 mm) (ampiezza doppia 1,5 mm).
• Resistenza agli urti - rottura - a 1000 m/s².
• Resistenza agli urti - anomalia a 200 m/s² (alimentato) 100 m/s² (non alimentato).
• Temperatura d'esercizio da -40 °C a 70°C (senza formazione di ghiaccio).
• Peso 17 g (circa).
