REGOLATORE DC/DC STEP-DOWN USCITA 0,8-30V 5A

EN0214-45

REGOLATORE DC/DC STEP-DOWN USCITA 0,8-30V 5A

4,50 €
Tasse incluse
Quantità

Descrizione

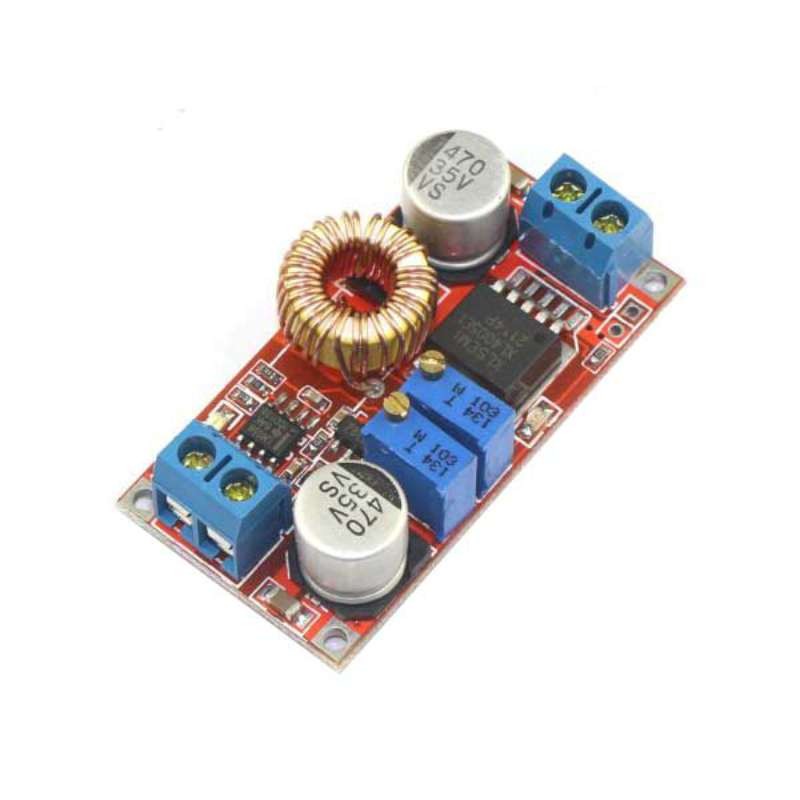

Convertitore DC/DC step down che permette di convertire una tensione continua in ingresso compresa tra 5 e 32 volt in una tensione di uscita da 0,8 a 30 volt (regolabile tramite trimmer). La massima corrente disponibile è di circa 5 A.

Tensione di ingresso: da 5 Vdc a 32 Vdc

Tensione di uscita: da 0,8 Vdc a 30 Vdc (regolabile)

Corrente di uscita: 5 A

Efficienza di conversione: 90%

Ripple di uscita: 50 mV (max)

Dimensioni (mm): 51x26,3x14

Temperatura di funzionamento: da -40°C a +85°C

Descrizione stato dei LED:

LED1 e LED2 accesi: Indica che il modulo sta funzionando a corrente costante (corrente impostata con il trimmer di regolazione corrente)

Solo LED2 acceso: Funzionamento a tensione costante, ma è stato impostato un limite di corrente, pertanto se si raggiungesse questo limite si commuterà a corrente costante.

Solo LED3 acceso: Funzionamento a tensione costante con il massimo della corrente disponibile. Il modulo non ha limitazioni, quindi si può erogare il massimo della corrente verso il carico.

Tutti e 3 i LED accesi: Funzionamento a corrente costante, ma in tal caso la corrente impostata è pari a zero.

Tabella misure:

Vin [V] Iin[A] Pin[W] Vout[V] Iout[A] Pout[W] η [%]
6 0,08 0,48 1,2 0,24 0,3 62
6 1 6 4,9 0,96 4,7 78
30 0,03 0,9 1,2 0,24 0,3 33
30 1,2 36 12 2,4 28,8 80


Con tensione in ingresso di 30 V, in uscita non è possibile alzare la tensione a più di 12 V perchè con il carico usato,la corrente diventa troppo alta e le resistenze iniziano a surriscaldarsi.

La differenza tra tensione di uscita e tensione di ingresso è minimo 1,2 V in quanto il convertitore è uno STEP-DOWN e la tensione di uscita non può essere maggiore di quella in entrata.

Dalle misure fatte si può notare anche che il rendimento è maggiore quando il valore di tensione in uscita regolata è il più vicino possibile a quello in entrata.
