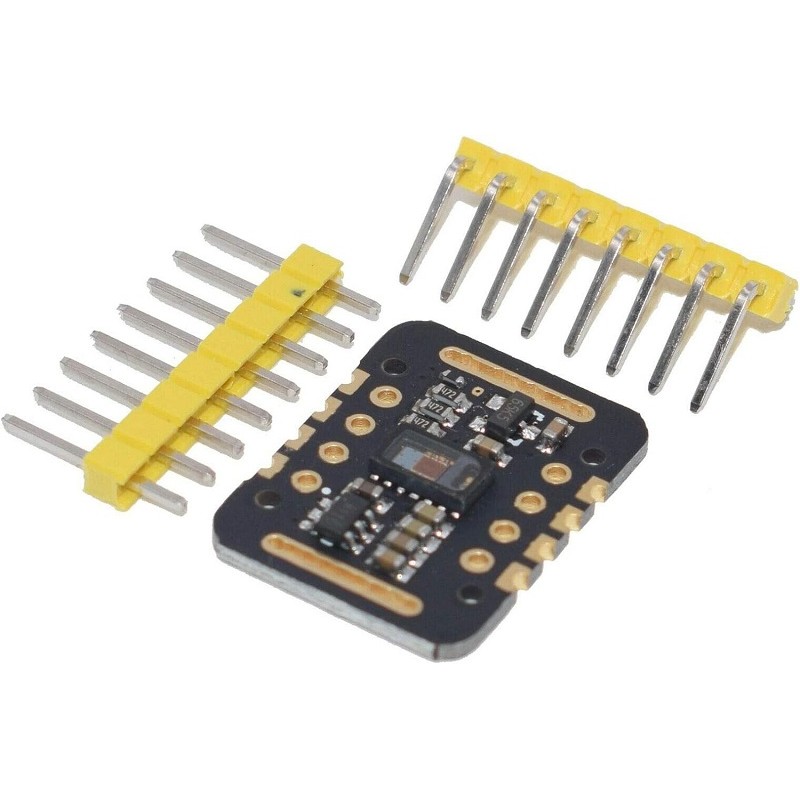

MODULO SENSORE FREQUENZA CARDIACA ED OSSIGENO NEL SANGUE MAX30102

MODULO SENSORE FREQUENZA CARDIACA ED OSSIGENO NEL SANGUE MAX30102

MAX30102 è un modulo integrato di biosensore per cardiofrequenzimetro. Integra un LED rosso con un LED a infrarossi, un rilevatore fotoelettrico, un dispositivo ottico e un circuito elettronico a basso rumore con soppressione della luce ambientale.

MAX30102 utilizza un alimentatore da 1,8 V e un'alimentazione indipendente da 5,0 V per LED interni. Viene utilizzato nelle apparecchiature indossabili per l'acquisizione e il rilevamento della frequenza cardiaca e dell'ossigeno nel sangue. Indossato su dita, lobi delle orecchie e polsi.

L'interfaccia di comunicazione standard compatibile I2C può trasmettere i dati raccolti ad Arduino, KL25Z e altri microcontrollori per il calcolo della frequenza cardiaca e dell'ossigeno, inoltre il chip può spegnere il modulo tramite software e la corrente di standby è vicina allo zero, in modo che l'alimentatore può sempre mantenere lo stato di alimentazione. Per le sue eccellenti prestazioni.

Il chip è stato ampiamente utilizzato in alcuni telefoni cellulari di alcune marche. Rispetto al precedente prodotto MAX30100, il coperchio in vetro integrato MAX30102, che può eliminare efficacemente le interferenze luminose esterne ed interne, con le migliori prestazioni affidabili.

Parametri:

Lunghezza d'onda di picco del LED: 660nm / 880nm

Tensione di alimentazione del LED: 3.3 ~ 5v

Tipo di segnale di rilevamento: Optical Reflection Signal (PPG)

Interfaccia segnale di uscita: interfaccia I2C

Tensione di interfaccia di comunicazione: 1,8 ~ 5V

Interfaccia:

VIN: Ingresso alimentazione principale, 1,8 V-2,5 V

Pad a 3 bit: livello di pull up bus I2C, è possibile scegliere 1,8 V o 3,3 V in base alla tensione del pin master.

SCL: orologio del bus I2C

SDA: collegato ai dati del bus I2C

INT: pin di interruzione del chip MAX

RD: il terminale di messa a terra del LED RD del chip MAX30102, in genere non ha bisogno di connessione

IRD: il terminale di messa a terra del LED IR del chip MAX30102, in genere non necessita di connessione

GND: filo di messa a terra
