MODULO DIGITAL TO ANALOG DAC MONTATO

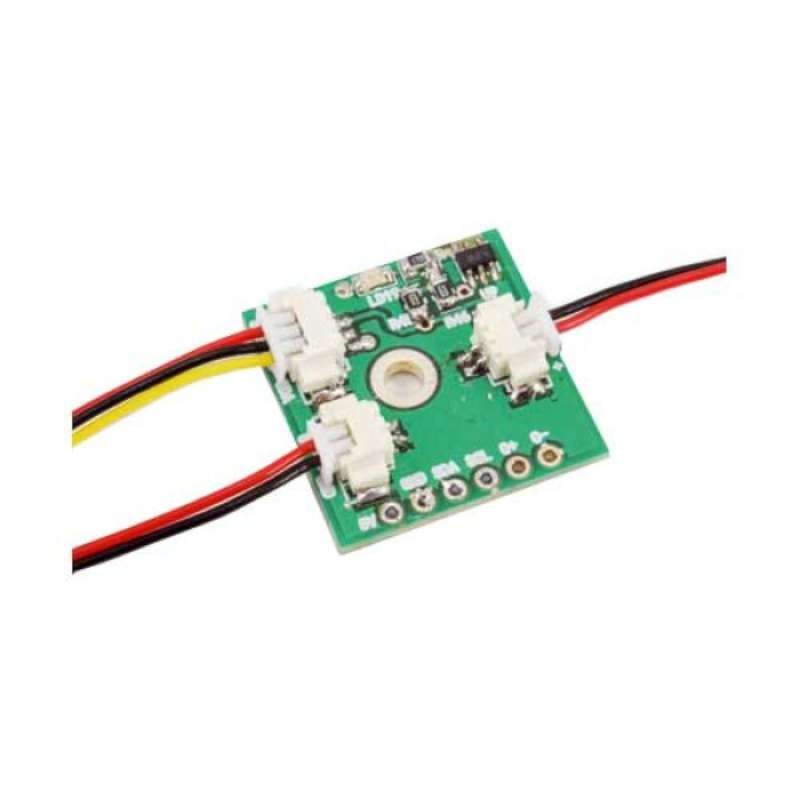

Breakout board basata sull'integrato DAC (Digital to Analog Converter) MCP4725A0T-E/CH prodotto dalla Microchip. Interfacciabile ad Arduino, utilizzando la libreria messa a disposizione da Adafruit, l'MCP4725A0T-E/CH ha una risoluzione di 12 bit, integra una EEPROM, dispone di una connessione di tipo I²C-Bus e funzione rail-to-rail sull’uscita (quindi può fornire da 0 a 5 volt). La EEPROM interna permette di salvare la configurazione di ingresso attraverso la stessa interfaccia I²C. La memoria non volatile permette al DAC di mantenere i dati in ingresso in caso di blackout, in modo da ripresentare la tensione corrispondente all’uscita analogica una volta data alimentazione. Il convertitore D/A può funzionare con tre velocità di conversione: Standard (100 kbps), Fast (400 kbps) e High-Speed (3.4 Mbps). Le connessioni dati, di alimentazione e d’uscita sono disponibili sui lati e su una fila di piazzole a passo 2,54 mm. Possibilità di selezionare l'indirizzo del modulo mediante jumper, permettendo così di utilizzare fino a due breakout DAC sullo stesso bus.

Le Breakout board

Le breakout board sono schede di prototipazione contenenti il componente interessato già saldato, le cui connessioni sono portate all’esterno delle basette su connessioni facilmente utilizzabili per passo e terminazione; generalmente i collegamenti sono piazzole a passo 2,54 mm, come quelle dei classici integrati DIP. Per facilitare chi vorrebbe utilizzare componentistica SMD ma non ha i mezzi o le qualità per saldarla, sono stati identificati un certo numero di integrati (comprendenti sensori, alimentatori switching, caricabatterie, amplificatori lineari ecc.), e montati su basette pronte all’uso. Queste breakout board sono sia un ausilio per chi desidera avere già pronto in un formato “tradizionale” il meglio dell’elettronica SMD, sia per chi -pur riuscendo a lavorare con componenti SMD- necessita di avere tali componenti disponibili su schede di prototipazione per applicarle a circuiti esistenti e fare prove, ovvero per realizzare prototipi che integrino le funzioni dei relativi integrati, prima di realizzare il circuito stampato definitivo di un’apparecchiatura.
