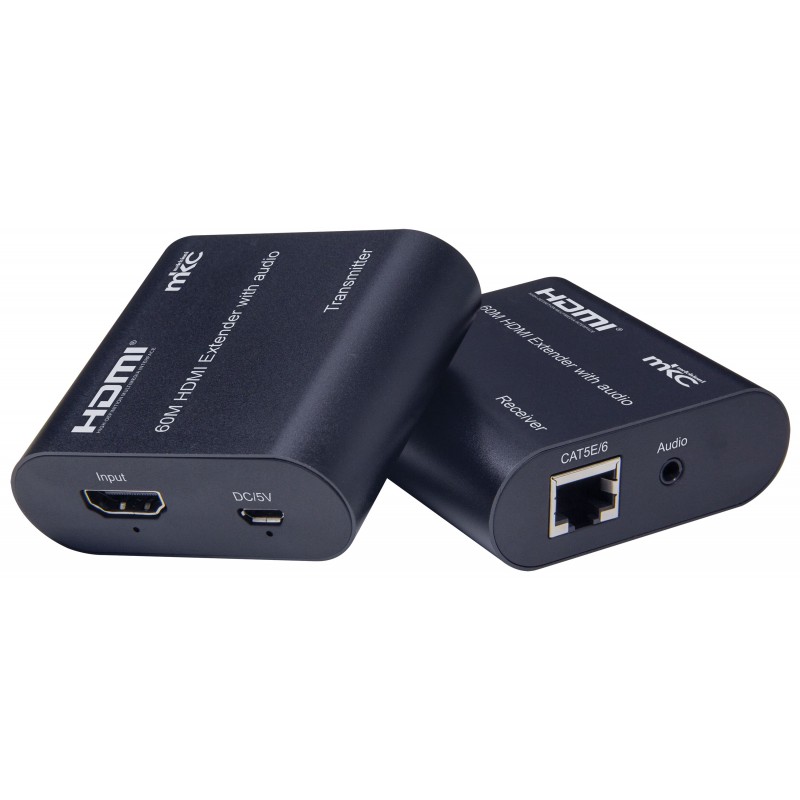

ESTENSORE HDMI 60MT SU CAVO LAN CAT5E/6 MK-1560

L'Extender utilizza cavi singoli cat5e o cat6 (consigliato) invece del cavo HDMI per trasmettere il segnale ad alta definizione fino a 60 metri, abbattendo i costi. L'Extender è progettato per fornire la trasmissione a lunga distanza del segnale ad alta definizione.

Applicazione

L'extender HDMI viene utilizzato nelle conferenze audiovisive, nei centri di comando e controllo, home theater, insegnamento multimediale, sistema di conferenza e così via.

Caratteristiche

·       Supporta la massima risoluzione video 1080p / 60Hz

·       Trasmissione a lunga distanza 60M

·       Sia il TX che l'RX supportano l'uscita audio sinistra e destra da 3,5 mm

·       Basso consumo energetico, bassa temperatura e alta sicurezza

Specifiche tecniche

·       Lunghezza del cavo CAT-6 / CAT-5E tra Rx e TX: fino a 60 metri

·       Risoluzione supportata in ingresso tramite HDMI: 1080p / 1080i / 720p / 576p / 576i / 480p / 480i

·       Risoluzione supportata in uscita tramite HDMI: 1080p / 1080i / 720p / 576p / 576i / 480p / 480i

·       Larghezza di banda massima: 150 MHz

·       Velocità di trasmissione massima: 4,5 Gbps

·       Segnale video in ingresso: 0,5 ~ 1,5 Volt p-p

·       Segnale DDC in uscita: 5 Volt p-p (TTL)

·       Distanza del cavo HDMI in ingresso: cavo standard HDMI AWG26 ≤10m

·       Distanza del cavo HDMI in uscita: cavo standard HDMI AWG26 ≤15m

·       TX Max corrente di lavoro: 300mA

·       RX Max corrente di lavoro: 300mA

·       Alimentatore: Ingresso AC (50/60Hz) 100 V-240 V; Uscita DC5V / 1A

·       Intervallo di temperatura di funzionamento: (da -15° a + 45° C)

·       Intervallo di umidità operativa: dal 5% al 90% di umidità relativa (senza condensa)

·       Dimensioni (L x P x A): 64x59x22 (mm)

·       Peso TX: 53 g

·       Peso RX: 53 g

Connessioni

1.Collegare un cavo HDMI tra il dispositivo sorgente e TX Extender,

la distanza massima del cavo è di 10 metri;

2.Collegare un cavo HDMI tra il dispositivo di visualizzazione e RX Extender,

la distanza massima del cavo è di 15 metri;

3.Collegare cavi singoli cat-5e o cat-6 (consigliato) invece di cavi HDMI tra

TX e RX Extender, la distanza massima del cavo è di 60 metri;

4.Collegare l'alimentazione 5V a TX e RX;

5.Indicatore luminoso LED:

Indicatore luminoso LED TX e RX: quando è presente un segnale in ingresso, diventa blu

6.Pulsante EDID: il pulsante può supportare il passaggio di EDID tra 720P e 1080P(1080P è l'EDID predefinito quando l'alimentazione è accesa).

La confezione include:

·       1 x estensore TX

·       1 x estensore RX

·       2 x alimentatore 5V 1A

·       1 x manuale utente
