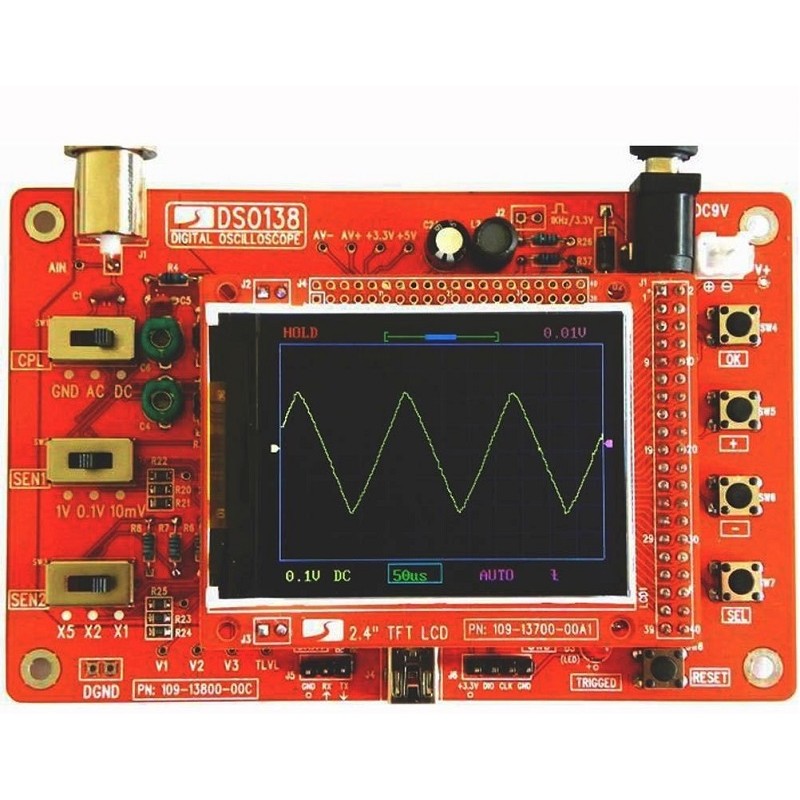

OSCILLOSCOPIO CON TFT LCD 2,4" 1 Mohm DSO138 PREASSEMBLATO

Oscilloscopio a un canale basato sul microprocessore ARM Cortex-M3 (STM32F103C8) della ST. Dotato di display TFT LCD 320x240 (262.000 colori), larghezza di banda da 200 kHz e frequenza di campionamento 1 MS/s con risoluzione 12 bit. Dispone di diverse modalità di trigger, pin test segnale integrato 1 kHz. Questo oscilloscopio è particolarmente indicato per gli hobbisti interessati a misurare e visualizzare la maggior parte dei segnali elettronici.

La confezione comprende l’oscilloscopio già assemblato (senza contenitore) e la sonda con due coccodrilli.

Specifiche tecniche

Numero di canali: 1

Massima Frequenza di campionamento: 1 MS/s

Larghezza di banda: 200 kHz

Sensibilità verticale: 10 mV/div - 5 V/div

Massima tensione di ingresso: 50 Vpp (sonda 1x)

Impedenza di ingresso: 1 Mohm/20 pF

Risoluzione verticale: 12 bit

Base dei tempi: 10 us/div - 500 s/div

Segnale di Test: Built-in 1 kHz/3,3V

Coupling: DC/AC/GND

Modalità di trigger: auto, normal e single

Funzionalità:

- rising/falling edge trigger

- indicatore livello di trigger

- funzione Hold/run

Alimentazione: 9 Vdc

Consumo: circa 120 mA

Dimensioni (mm): 117x77x17

Peso: 135 grammi
