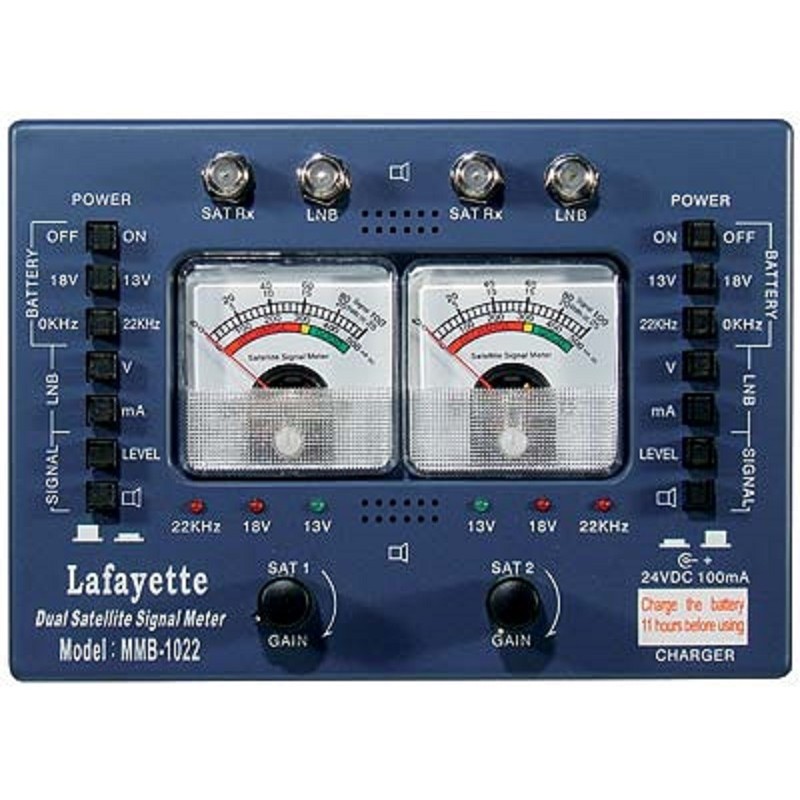

DOPPIO MISURATORE DI SEGNALE SATELLITARE Lafayette MMB-1022

Questo misuratore di segnale satellitare è stato studiato per l’installazione e la manutenzione di sistemi TV satellitari.

I due misuratori in un unico apparecchio consentono un facile allineamento del satellite in installazioni con un unica antenna parabolica e doppio satellite.

In presenza del picco di segnale, può essere visualizzato simultaneamente il livello del segnale dall’antenna per entrambi gli elementi LNB, rendendo l’operazione di allineamento semplice e rapida. L’apparecchio consente la misurazione della potenza di un doppio segnale sia attraverso l’indicazione sul misuratore stesso che con un segnale acustico emesso al rilevamento del picco dell’antenna.

E’ inoltre possibile misurare la potenza e la corrente dell’elemento LNB.

La presenza di una batteria interna ricaricabile di tipo Ni-Cd con uscita selezionabile tra 13V, 18V, 13V/22KHz e 18V/22KHz rende possibile l’installazione dell’antenna parabolica anche prima dell’installazione del ricevitore satellitare. La potenza in uscita e il generatore da 22KHz permettono la selezione di “satelliti alternativi” in particolari tipi di sistemi che prevedono un elemento LNB integrato e un multi-switch.

A corredo è inoltre fornito un carica batteria da parete.

Specifiche tecniche:

Gamma di frequenza: 950 ~ 2150MHz

Impedenza: 75 Ohm

Sensibilità (per transponder):

da -32 a +4 dBm per 1 transponder

da -41 a -5 dBm per 8 transponder

da -44 a -8 dBm per 16 transponder

Perdita di inserzione: 4 dB massimo

Indicazione: Pannello analogico apparecchio 100uA FSD (deflessione a fondo scala)

Segnale acustico: 0.2 ~ 5.0 KHz

Alimentazione LNB: 0 ~ 25VDC

Misurazione corrente LNB: 0 ~ 500mA

Uscita batteria Ni-Cd: 13V, 18V, 13V/22kHz e 18V/22kHz

Uscita segnale acustico: 0.6V onda quadra, 22kHz

Segnalazione acustica: con valori > 300mV, 18-24kHz

Durata batteria: 3 ore tra una ricarica e l’altra a 170mA carico LNB

Uscita carica batteria da parete: 24VDC a 100mA PER 12 ORE

Connettori RF: Tipo F femmina

Dimensioni: 95 x 180 x 130 mm

Peso: 1300 gr.
