AMPLIFICATORE AUDIO STEREO 60W TDA2050+TDA2030 3 CH SUBWOOFER

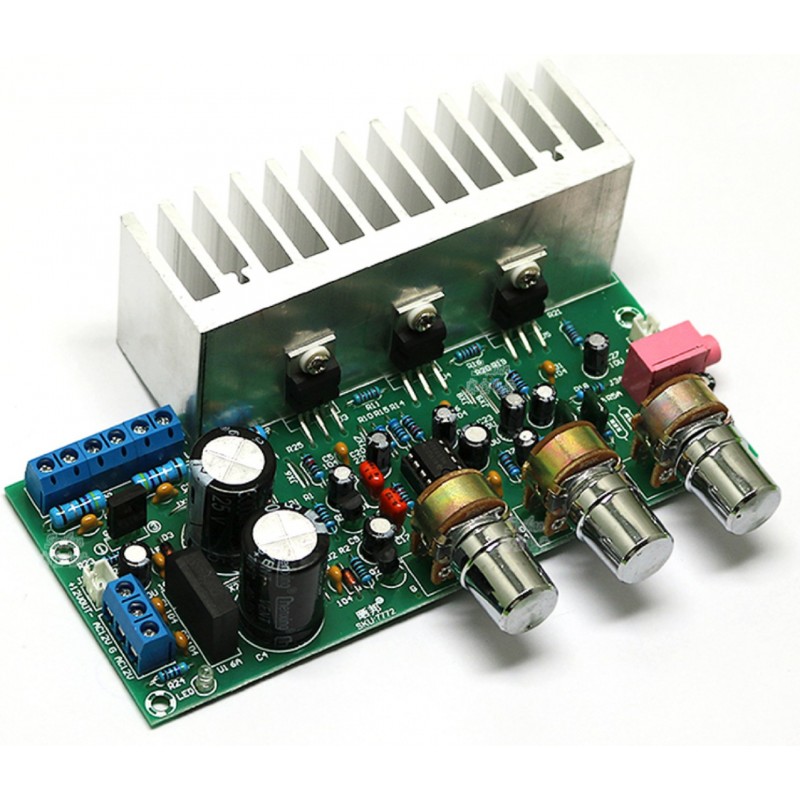

Scheda di amplificazione Audio 60W TDA2050 + TDA2030 2.1 3 Canali Subwoofer

Il basso è potente e le note alte non sono aspre. Utilizzo del chip come nuovo originale: l'unità di basso predefinita per 1 TDA2050-- picco di uscita di 32 W, unità a doppio canale per il 2 TDA2030 - picco di uscita di 18 W + 18 W. TDA2030, LM1875, TDA2050 possono essere completamente intercambiabili, se tutti sostituiti con TDA2050 o LM1875, passare a un dissipatore di calore più grande. Il chip dell'amplificatore di potenza ha cinque pin: alimentazione positiva, alimentazione negativa, ingresso diretto, ingresso e uscita invertiti. Il dissipatore di calore del chip e un catodo sono collegati tramite il lavoro elettrico quando la dissipazione del calore del chip non si interrompe e non si interrompe immediatamente. Ecco lo schema di cablaggio della scheda, si prega di controllare attentamente il cablaggio.


Parametri principali

Canali sinistro e destro: TDA2030Ax2, potenza di picco: 18Wx2, l'uso proposto di tromba da 4-4 pollici Europa da 10-30 W a frequenza piena da 2,5-4 pollici.
Uscita dei bassi: TDA2050Ax1, potenza di picco: 32 W, 5-8, 4-8, 30-50 W.
Potenza di lavoro: trasformatore AC doppio AC9-15V, consigliato per l'uso con doppia alimentazione AC12V oltre 30W sopra il trasformatore.
Potenza in uscita: DC12V1.5A, alimentazione per scheda di decodifica 12V.
Materiale PCB: pannello in fibra di vetro FR-4, spessore: 1,6 mm.
Dimensioni del circuito stampato: 135x60mm.
Dimensione del radiatore: 100x33x37mm (lunghezza x larghezza x altezza).
Interasse dell'albero del potenziometro: 25mm, diametro dell'albero: 6MM.
Distanza tra i fori di montaggio dei circuiti stampati: x38mm (lunghezza) 128mm (ampia).
Peso netto: 230g.
